PWR-USBDCDC12
¥1,430
International shipping available

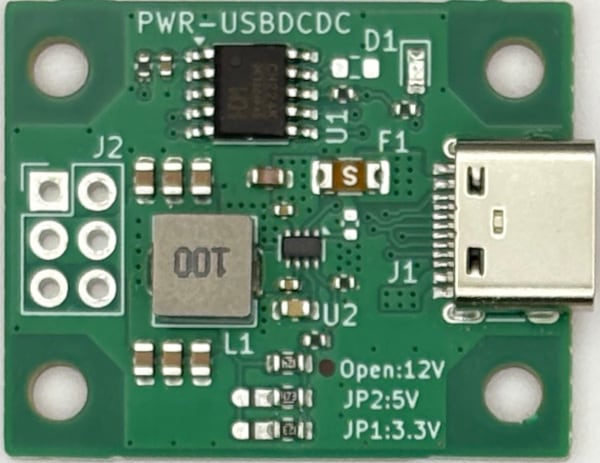

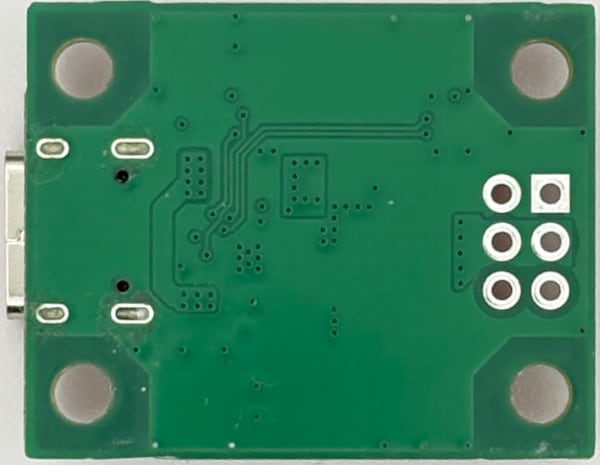

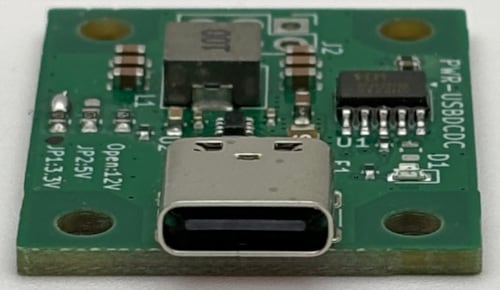

■ PWR-USBDCDC12 ― USB PD入力 12V出力 DC/DCコンバータ基板
市販のUSB PD対応ACアダプタ・モバイルバッテリーから電力を取り込み、
降圧DC/DCコンバータで安定した 12V を出力する電源基板です。
ファン、リレー、モータドライバ、12V駆動のセンサー・カメラモジュール
など、12V系の電子工作・評価回路の電源として手軽にご利用いただけます。
【特徴】
・USB PD対応アダプタからそのまま給電可能
・降圧DC/DCコンバータ方式のため変換効率が高く、発熱を抑えられる
・出力電圧 12V 固定、最大電流 3A まで対応(最大36W相当)
・同シリーズに 3.3V出力版(PWR-USBDCDC3.3)、5V出力版(PWR-USBDCDC5)あり
→ 用途に応じて電圧を選択可能
【主な仕様】
・入力: USB PD (Type-C)
・出力電圧: 12V
・最大出力電流: 3A(=最大36W)

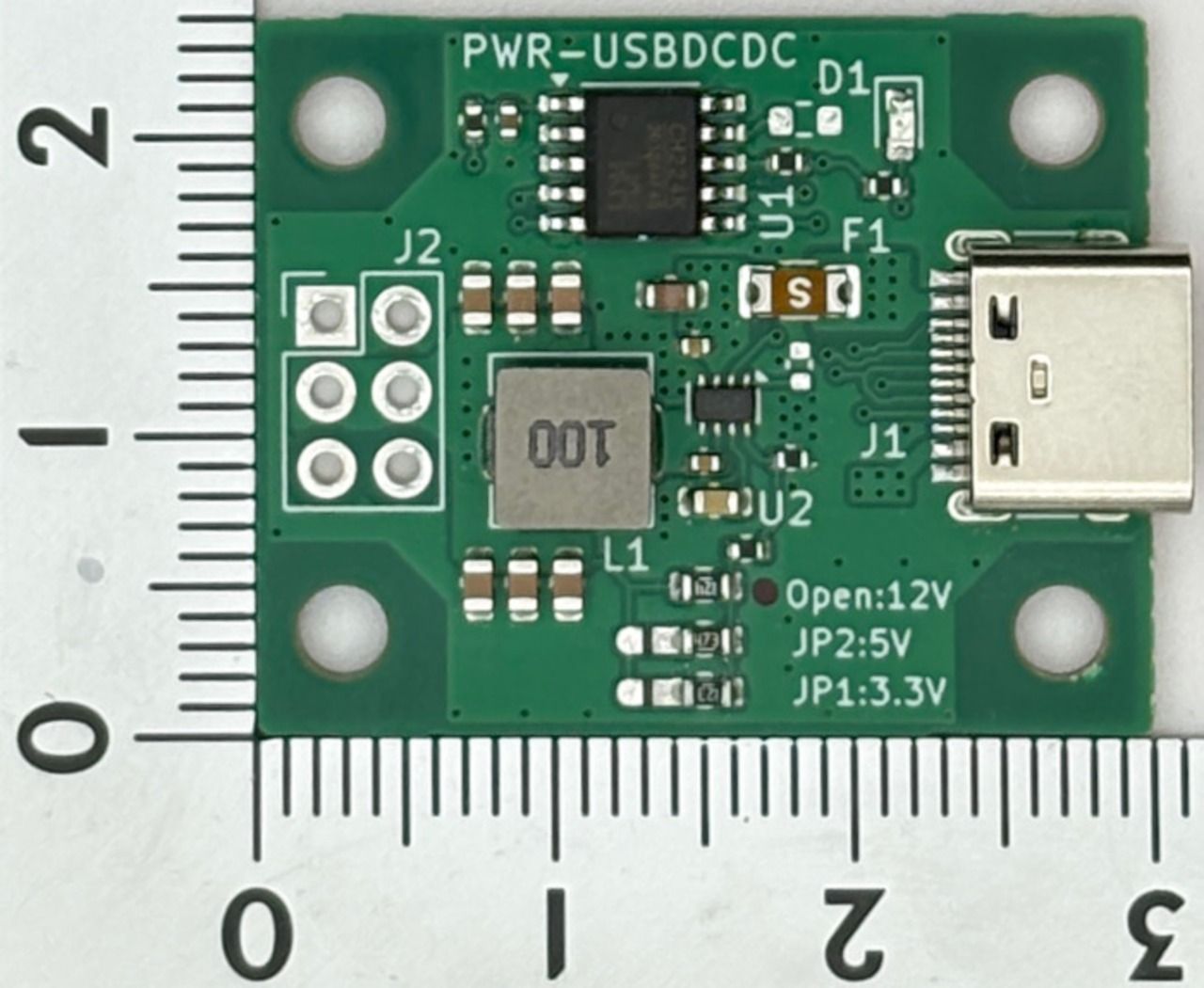

・基板サイズ: ※要記載(回路図/説明書より)
・実装コネクタ: ※要記載(出力端子の種類: ピンヘッダ/端子台など)
【ご使用にあたっての注意事項】
・本製品は降圧型DC/DCコンバータのため、入力(USB PD)側の電圧が
出力の12Vより高いことが必要です。12V/3A(36W)以上を出力できる
USB PD対応アダプタのご使用を推奨します(PD 20V系アダプタ等)
・大電流動作時は発熱しますので、放熱を十分に行ってください
(ヒートシンクの追加やケース内の通風確保を推奨)
・出力電圧の許容誤差、リップル電圧などの詳細は製品ページの
回路図・説明書をご確認ください
【こんな用途におすすめ】
・12V駆動のファン・リレー・モータドライバ回路の電源
・12V仕様のカメラ/センサーモジュールの電源
・USB PD電源を汎用12V電源として使いたい場合
詳しい回路図・説明書はこちら:
https://zhtelec.com/p/PWR-USBDCDC12/
