PWR-USBDCDC5
¥1,430
International shipping available

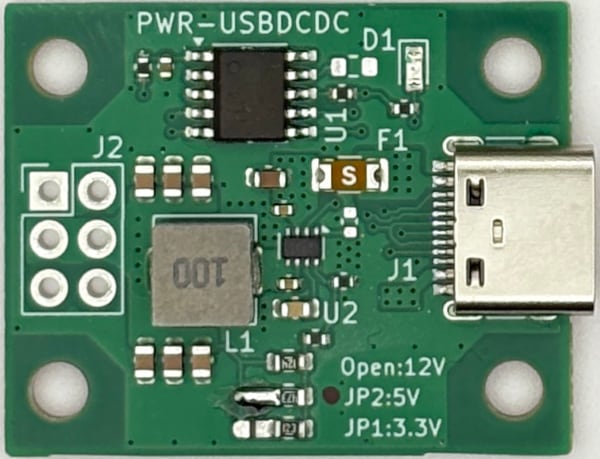

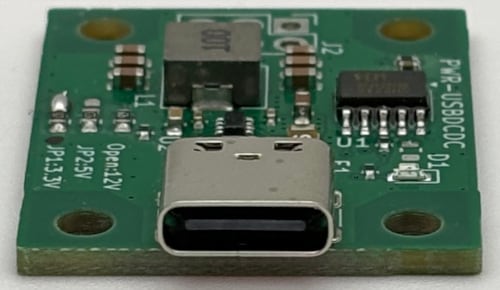

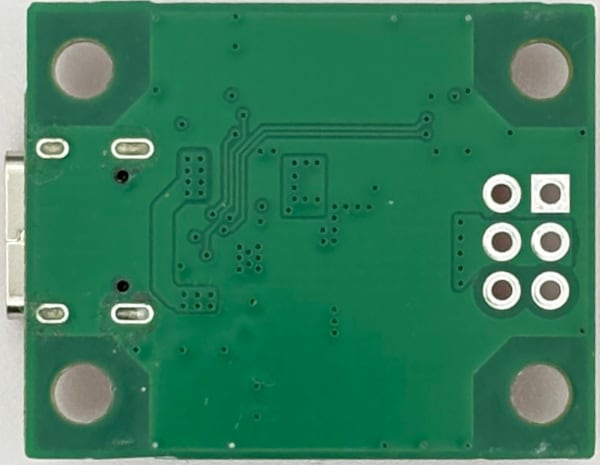

■ PWR-USBDCDC5 ― USB PD入力 5V出力 DC/DCコンバータ基板
市販のUSB PD対応ACアダプタ・モバイルバッテリーから電力を取り込み、
降圧DC/DCコンバータで安定した 5V を出力する電源基板です。
Raspberry Piをはじめとするシングルボードコンピュータや、
5V系ロジック・センサー・USB機器などの電源として手軽にご利用いただけます。
【特徴】
・USB PD対応アダプタからそのまま給電可能
・降圧DC/DCコンバータ方式のため変換効率が高く、発熱を抑えられる
・出力電圧 5V 固定、最大電流 3A まで対応
・同シリーズに 3.3V出力版(PWR-USBDCDC3.3)、12V出力版(PWR-USBDCDC12)あり
→ 用途に応じて電圧を選択可能
【主な仕様】
・入力: USB PD (Type-C)
・出力電圧: 5V
・最大出力電流: 3A(=最大15W)

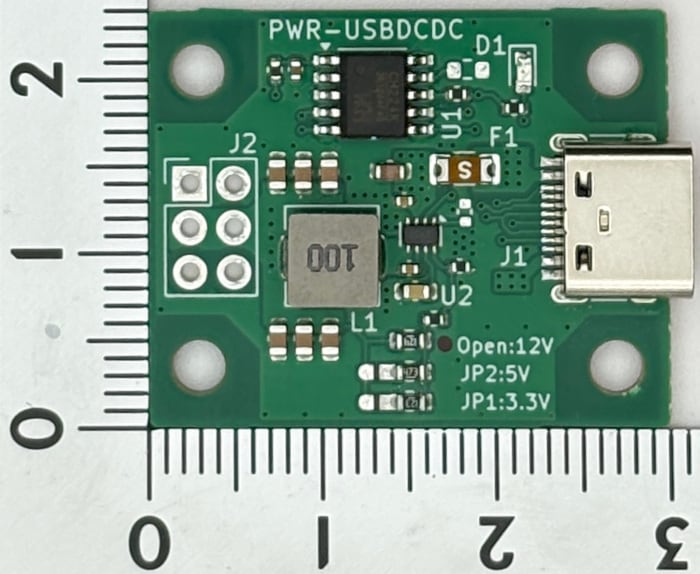

・基板サイズ: ※要記載(回路図/説明書より)
・実装コネクタ: ※要記載(出力端子の種類: ピンヘッダ/端子台など)
【ご使用にあたっての注意事項】
・大電流動作時は発熱しますので、放熱を十分に行ってください
(ヒートシンクの追加やケース内の通風確保を推奨)
・使用するUSB PDアダプタの対応出力(PD Profile)によっては
定格電流(3A)が出ない場合があります。5V/3A(15W)以上を
出力できるPDアダプタのご使用を推奨します
・出力電圧の許容誤差、リップル電圧などの詳細は製品ページの
回路図・説明書をご確認ください
【こんな用途におすすめ】
・Raspberry Pi等のシングルボードコンピュータの電源
・5V駆動のセンサーモジュール・周辺基板の電源
・USB PD電源を汎用5V電源として使いたい場合
・USB Type-A機器への擬似電源供給(データ線非対応の電源用途)
詳しい回路図・説明書はこちら:
https://zhtelec.com/p/PWR-USBDCDC5/
