Rpi-Power8A
¥4,370
International shipping available

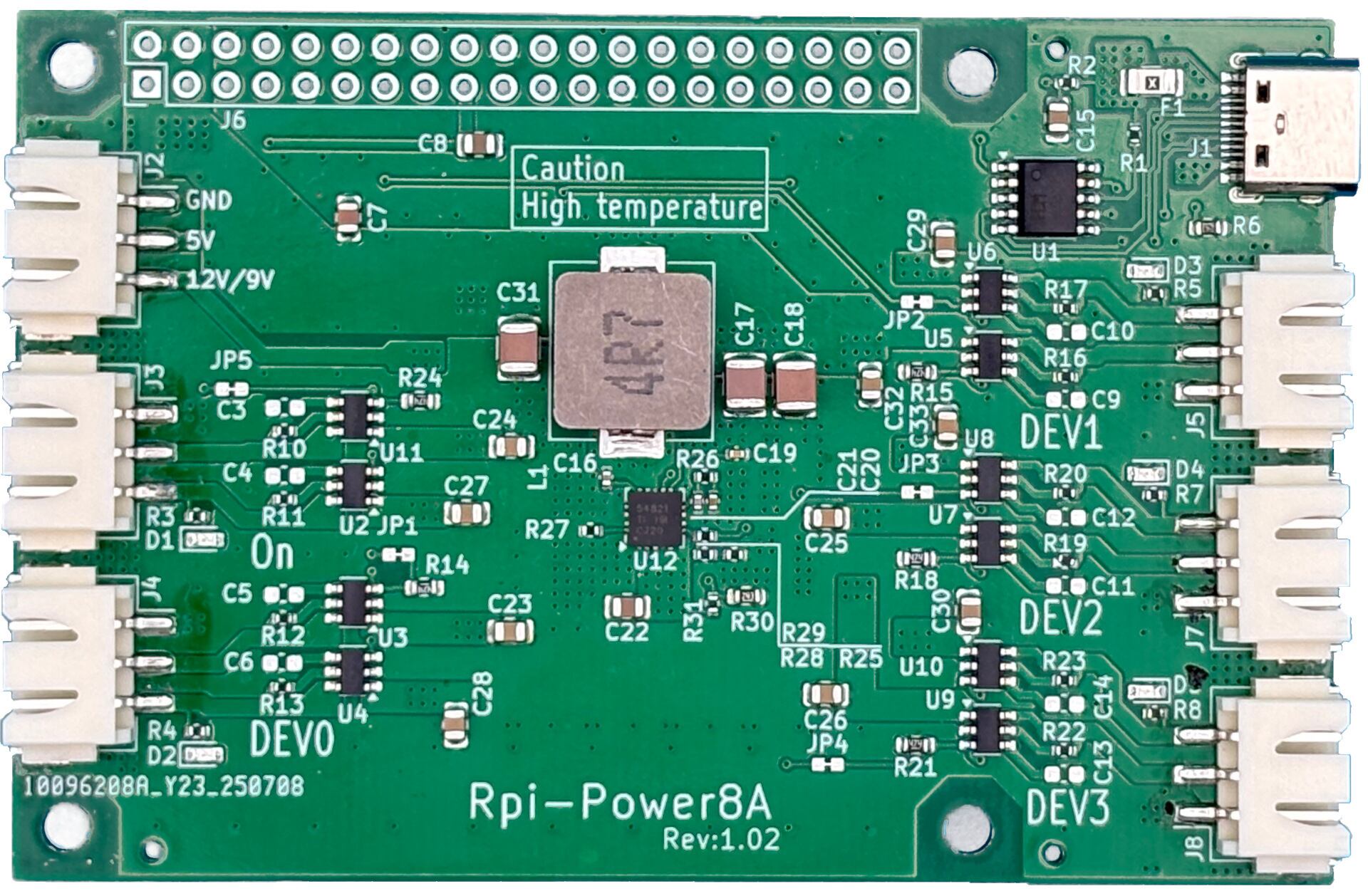

■ Rpi-Power8A ― Raspberry Pi 5 用 USB PD 入力 5.3V/8A 電源基板
（別途 Raspberry Pi 接続コネクタ（2x20P）ならびにスペーサーをご購入ください。要はんだ付け）
USB PD 対応アダプタから 12V を取り込み、高効率 DC-DC コンバータで Raspberry Pi 5 へ 5.3V / 最大 8A を安定供給する電源基板です。Raspberry Pi 5 の最大電流 5A
にも余裕で対応できるほか、12V 出力コネクタと GPIO で制御できる 5.3V 出力コネクタを計 6 個搭載し、接続した外部機器の電源を個別に ON/OFF できます。
【特徴】
・USB PD（Type-C）アダプタから 12V を受電し、高効率 DC-DC コンバータで 5.3V に降圧
・5.3V 最大 8A 出力 — Raspberry Pi 5 の要求電流 5A にも十分対応
・12V 出力コネクタ搭載 — USB PD の 12V をそのまま外部機器へ供給可能
・外部電源出力コネクタ 6 個（5.3V / 12V）、個別 ON/OFF 制御機能付き
・GPIO（GPIO24〜27）による電源制御に対応
・Raspberry Pi のシャットダウン信号と電源 OFF を連動させることも可能
【主な仕様】
・入力: USB PD Type-C（12V 出力対応品が必要）
・出力1: 5.3V、最大 8A（Raspberry Pi 本体＋外部機器）
・出力2: 12V（外部機器用）
・外部出力コネクタ: S3B-XH-SM4-TB × 6 個（嵌合: XHP-3、1 コネクタあたり最大 2A）
・GPIO 制御: GPIO24（DEV0）/ GPIO25（DEV1）/ GPIO26（DEV2）/ GPIO27（DEV3）
【接続方法】
・本基板に 2x20P 連結コネクタ（別売）をはんだ付けし、Raspberry Pi 5 にスタック接続
・Raspberry Pi 本体への直接接続は 13.5mm コネクタ＋16.5mm スペーサーを推奨
（下段に別基板がある場合は 8.5mm コネクタ＋11mm スペーサー使用可）
・12V 出力対応の USB PD アダプタを本基板の USB Type-C コネクタに接続
・Raspberry Pi 本体の USB Type-C 電源コネクタには接続しないでください
【ご使用にあたっての注意事項】
・5.3V / 5A を超える大電流使用時は基板が高温になります。十分な放熱をしてください（やけど注意）
・USB PD アダプタは必ず 12V 出力対応品をご使用ください。非対応品では機器が動作しない、または破損の恐れがあります
・接続する USB PD アダプタの供給能力以上の電力は取り出せません
【こんな用途におすすめ】
・Raspberry Pi 5 を USB PD アダプタ 1 本でスマートに運用したい
・カメラ・センサー・ファンなど複数の周辺機器を Raspberry Pi の GPIO で電源管理したい
・シャットダウン連動の自動電源制御システムを構築したい
【関連リンク】
・製品詳細・回路図: https://www.zhtelec.com/p/Rpi-Power8A
・GitHub（サンプルコード含む）: https://github.com/zhtelec/Rpi-Power8A
